초기 군사용 기계장치의 원리: 투석기, 쇠뇌, 전쟁기계의 기계공학적 해부

전쟁은 인간의 역사에서 가장 오래된 기술 개발의 촉매였다. 특히 고대와 중세 시대에는 직접적인 전투력보다 더 효율적인 기계 장치의 운용이 승패를 좌우하곤 했다. 투석기, 쇠뇌, 공성탑과 같은 초기 군사용 기계장치는 단순한 무기를 넘어서, 기계공학의 원리가 적용된 전략적 장치였다. 이 장치들은 당시의 물리 이해, 재료 기술, 동력 전달 개념을 집약해 만든 것이며, 이후의 현대 병기와 공학 시스템에도 많은 영향을 주었다. 이 글에서는 초기 전쟁기계들이 어떻게 만들어졌고, 어떤 공학적 원리로 작동했는지 분석한다.

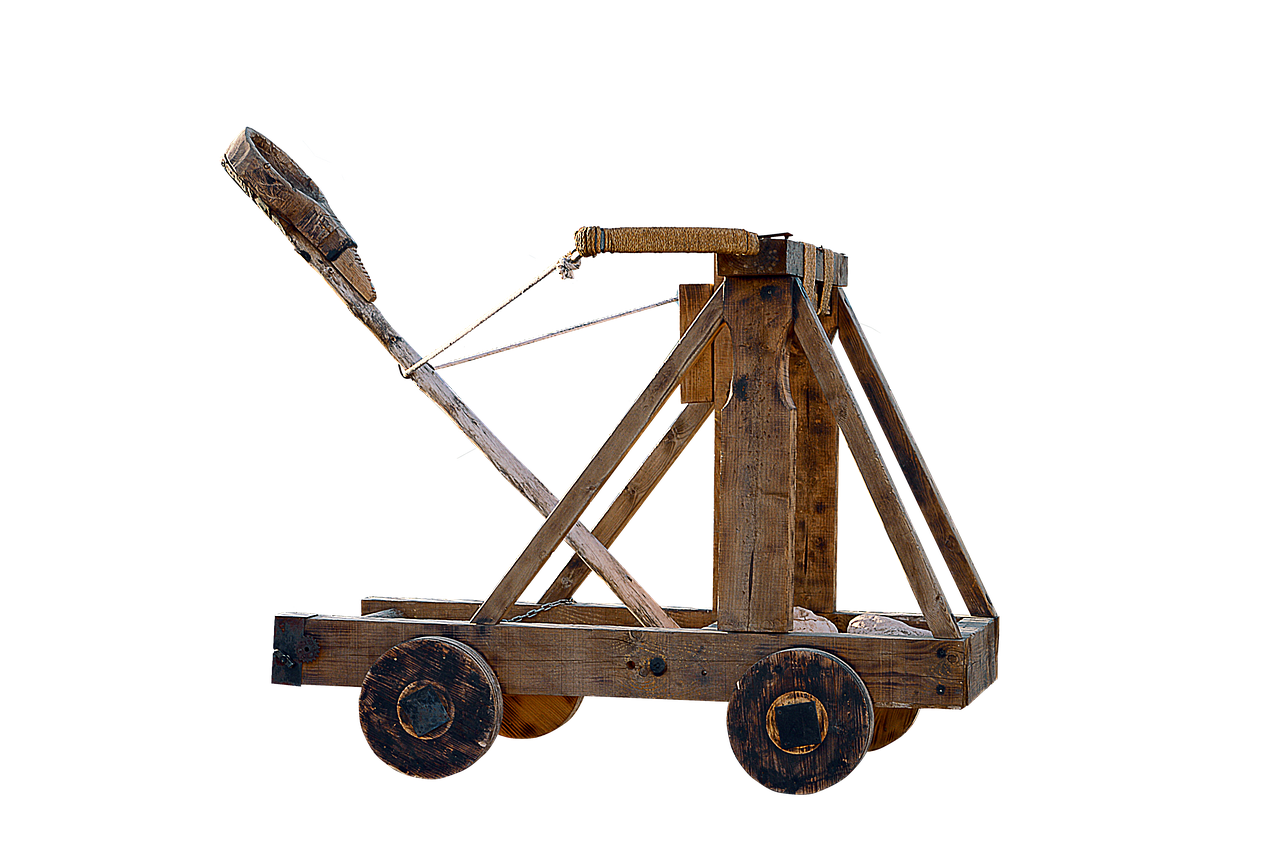

🔹 H2: 투석기(Catapult)의 작동 원리 – 탄성 에너지의 기계적 변환

투석기는 고대 그리스와 로마 시대부터 사용된 장거리 포물선 무기다.
가장 대표적인 형태는 **탄성식 투석기와 중량식 트레뷰셋(Trebuchet)**이다.

▪ 탄성식 투석기

• 나무 지렛대에 장착된 **줄 혹은 힘줄(동물 힘줄 등)**을 인위적으로 잡아당겨 에너지를 저장
• 발사 시 줄을 풀어 지렛대가 빠르게 회전하며 물체를 날림

기계공학적 설명:

• 탄성 에너지 → 운동 에너지로 전환
• 지렛대 원리 + 회전운동 + 발사 각도 계산 필요
• 발사체 질량과 탄성력 사이의 최적화 설계가 중요

주어 포함 문장:
당시 공성 엔지니어들은 물리적 장력과 레버 암 길이를 계산해 가장 멀리, 정확히 날리는 구조를 설계했다.

▪ 트레뷰셋(Trebuchet)

• 한쪽 끝에 **무거운 추(카운터웨이트)**를 달아, 떨어뜨릴 때 발생하는 중력 에너지로 반대편을 밀어 올림
• 수직 운동 → 회전 운동 → 발사체 포물선 이동으로 연결됨

기계공학 원리:

• 에너지 보존 법칙 기반의 발사 구조
• 질량 중심, 회전속도, 관성모멘트의 계산 필수

---

🔹 H2: 쇠뇌(Ballista)의 구조 – 기계식 저격 무기의 원형

쇠뇌는 말 그대로 ‘기계식 대형 활’로, 정확한 직선형 사격이 가능한 장치다.
고대 로마는 이를 방어용 고정무기 및 공격용 장거리 저격기로 사용했다.

구조적 특징:

• 두 개의 팔이 동시에 탄성 에너지를 받아 금속 혹은 나무 볼트를 발사
• 중앙 트리거를 당기면 힘이 해제되어 한순간에 직선 운동이 전달됨

기계공학적으로 중요한 요소:

• 동력 전달의 대칭성 확보
• 발사 시 반동 최소화를 위한 구조 설계
• 볼트 길이, 무게, 팔 길이 등에 따른 운동 해석 필요

주어 포함 설명:
기술자들은 쇠뇌의 팔 길이와 장력 강도를 조절해 직선 사격의 안정성을 극대화했다.

쇠뇌는 현재의 크로스보우나 탄환 발사기의 기초 원리로 이어지며,
정밀 타격 기계의 시초로 평가받는다.

---

🔹 H2: 공성탑, 충차, 방패차 – 기계적 이동과 방어의 조합

공성전에서 중요한 것은 벽을 넘거나 무너뜨리는 것뿐 아니라, 병력의 안전한 접근이었다.
이를 위해 다양한 이동형 기계 구조물이 고안되었다.

▪ 공성탑(Siege Tower)

• 적 성벽과 비슷한 높이로 만들어 병사를 위에서 진입시킴
• 내부에는 사다리, 도르래, 이동식 계단이 장착됨

기계공학 요소:

• 하중 분산 프레임 구조
• 바퀴와 회전축 설계
• 지형과 각도에 따른 안정성 확보

▪ 충차(Battering Ram)

• 거대한 통나무 끝에 금속 날을 붙인 형태
• 피봇 구조 또는 체인 연결로 앞뒤 왕복 운동 유도

주어 포함 설명:
기계 설계자들은 충차의 반복 충격을 견디기 위한 프레임과 회전 구조를 고안했다.

이는 오늘날 산업용 왕복기계 구조와 유사하며,
기계적 타격력과 에너지 흡수 설계의 기초 사례로 분석된다.

---

🔹 H3: 전쟁기계에서 발전한 기계공학적 원리

초기 군사용 장치는 단순한 전투도구를 넘어, 다양한 기계공학 원리를 실전에서 실험한 장치였다.

장치기계공학적 원리현대 기술로의 확장

투석기	지렛대, 탄성 에너지, 발사각	캐터펄트, 스포츠 발사 장치
트레뷰셋	중력 에너지, 관성	회전 에너지 전달 시스템
쇠뇌	대칭 장력, 직선 운동 변환	크로스보우, 자동 발사기
공성탑	하중 분산, 이동 프레임	크레인, 이동식 작업대
충차	왕복 운동, 충격 분산	산업용 충격기계, 자동 해머



주어 포함 정리:
군사 엔지니어들은 실전 환경에서 물리 법칙과 구조 설계의 정답을 찾으려 했고,
그 과정은 곧 기계공학의 토대를 닦는 실험장이 되었다.



---

✅ 결론: 전쟁은 파괴가 아니라 기계공학의 창조를 낳았다

초기 전쟁기계들은 오늘날 우리가 보는 무기보다 단순하게 보일 수 있다.
그러나 그 안에는 힘의 전달, 에너지의 변환, 반복 운동, 구조의 안정성 등 기계공학의 핵심 개념이 담겨 있었다.

투석기는 물리적 탄성을,
쇠뇌는 정밀한 직선 운동을,
공성탑과 충차는 구조 설계와 이동 메커니즘을 실현했다.

이런 장치들을 만든 고대의 기술자들은 전쟁이라는 극한 환경 속에서,
인간이 만들어 낼 수 있는 가장 정밀한 구조를 기계적으로 해석했다.

그리고 우리는 지금, 그 유산 위에 서 있다.
